QUAD

PLATINA INTEGRATED vrhunski integrirani ojačevalnik

QUAD SERIJA PLATINA
Serija Platina predstavlja novo vrhunsko stopnjo avdio elektronike QUAD.
Razvita v obdobju petih let, združuje najsodobnejši dizajn z vsem srcem QUAD-ovega DNK, pri čemer serija Platina dosega prefinjen izraz z toplino, nadzorom in glasbeno avtoriteto, ki opredeljuje dediščino QUAD.
Zvesto etosu ustanovitelja Petra Walkerja so inženirji QUAD natančno preučili vsako komponento in izpopolnili vsako nianso zmogljivosti.

PLATINA INTEGRATED
QUAD Platina Integrated je osrednji del serije – eden naših najzmogljivejših integriranih ojačevalnikov doslej, in to v več pogledih. Platina Integrated je mojstrovina sodobnega dizajna ojačevalnikov in dokončen izraz QUAD-ovega ojačenja.
Dvo-mono zasnova razreda AB zagotavlja 200 W na kanal pri 8 Ω in 300 W pri 4 Ω, z izjemno zmogljivostjo toka in popolno zbranostjo pod obremenitvijo.
Analogno ali digitalno – od nove MM/MC gramofonske odjemne doze do strokovno izvedenega avdiofilskega DAC vezja in naprednih digitalnih vhodov, vključno z HDMI ARC in USB – Platina Integrated je pravi visoko-zvestobni nadzorni center, dovolj zmogljiv, da brez napora poganja tudi najzahtevnejše zvočnike z avtoriteto, dinamiko in uravnoteženostjo.

Pregled

Drzen v oblikovanju in izrazit v formi, QUAD PLATINA INTEGRATED ponuja zvok referenčne kakovosti, izjemno moč in neprekosljivo prefinjenost. Tipično za QUAD, a z novo brezčasno obliko, ponovno zamišljeno s čistim, sodobnim namenom, serija PLATINA ohranja dušo svoje dediščine, hkrati pa sprejema današnjo čisto geometrijo, prefinjene materiale in namensko preprostost.

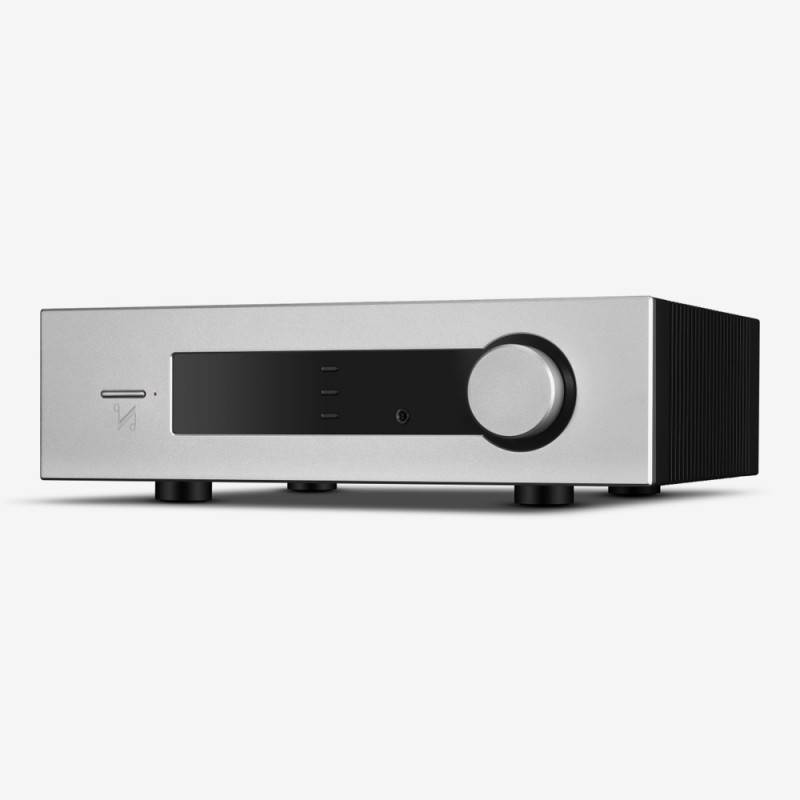

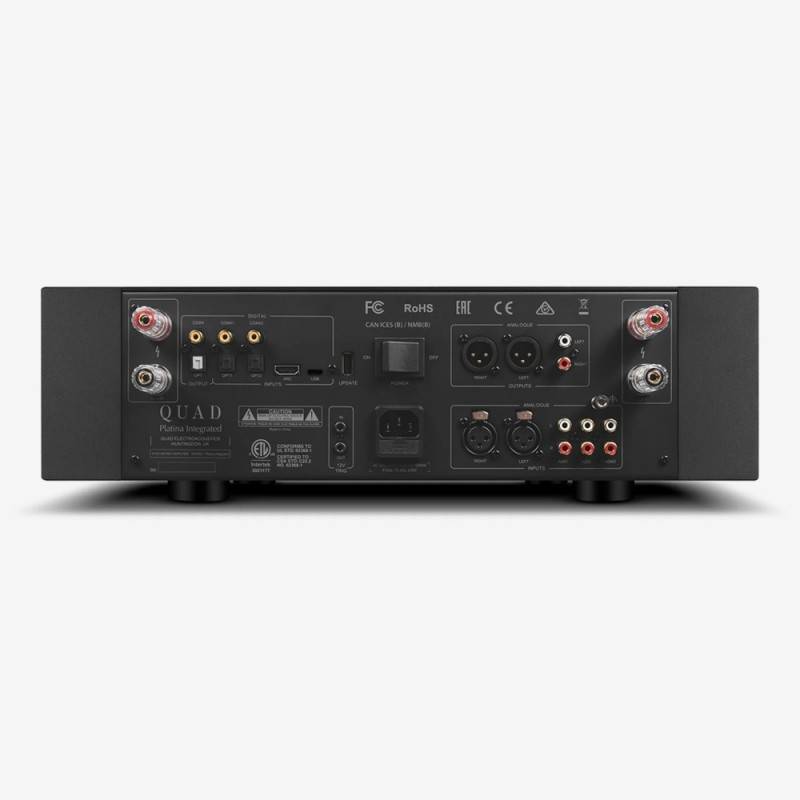

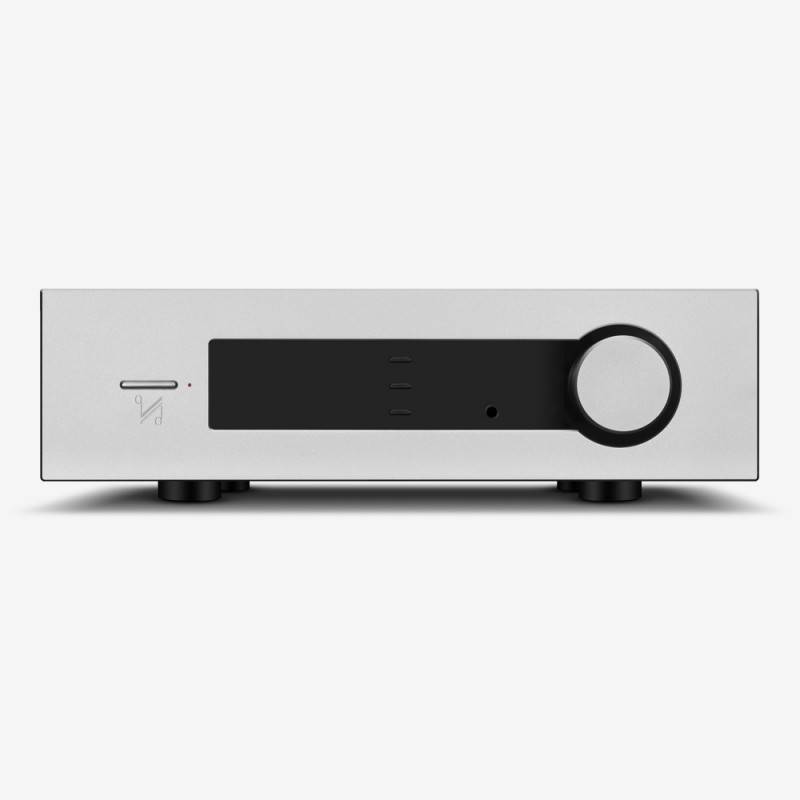

Vaja iz zadržanosti in prefinjenosti – otipljivi aluminijasti gumbi in subtilne tipke obkrožajo jasen TFT zaslon, ki ponuja tako otipljivo kot vizualno središče. Urejena postavitev zadnje plošče z pozlačenimi priključki združuje obliko in funkcijo ter zagotavlja vrhunsko uporabniško izkušnjo na vsakem koraku. Rezultat je izrazito sodoben izdelek.

Moč skozi zasnovo

Srce vodilne serije, PLATINA INTEGRATED, se ponaša z novo mogočno ojačevalno sekcijo, ki postavlja standard moči in natančnosti. Dvo-mono zasnova razreda AB ponuja 2 x 200 W pri 8 ohmih (300 W pri 4 ohmih) in zagotavlja avtoriteto z ogromno dinamično rezervo in nadzorom.
Zasnovan za pogon tudi najzahtevnejših zvočnikov, združuje mišično moč z avdiofilsko prefinjenostjo, razkrivajoč najfinejše glasbene detajle z obsegom, oprijemom in mirnostjo.
Razvit v zahtevnem petletnem obdobju, je bil PLATINA INTEGRATED zasnovan od temeljev navzgor s strani zanesljive QUAD-ove razvojne ekipe, z uporabo natančno izbranih komponent visoke kakovosti. Vsak element in konfiguracija sta bila izbrana ali odobrena po »slušnem testu«, da bi PLATINA INTEGRATED ostal zvest svojemu konceptu in DNK QUAD.
Posebno zasnovani kondenzatorji – razviti izključno za ta model v sodelovanju s priznanim podjetjem Wurth Elektronik – tvorijo bistveni del njegove edinstvene arhitekture.
Po meri izdelan toroidni transformator moči 630VA z veliko filtrirno kapaciteto v napajalniku (44.000 µF na kanal) in kaskadnimi regulatorji napetosti v analognih in digitalnih sekcijah ohranja znameniti ugled QUAD po glasbeni integriteti. Od najsubtilnejših harmonskih nadtonov do polne moči dinamičnih vrhuncev PLATINA INTEGRATED prinaša glasbo z izjemnim realizmom, dimenzionalnostjo in gracioznostjo.
Zasnova ojačevalnika izkorišča obsežno integracijo SMD komponent za dosego kompaktne, nizkoimpedančne, protišumno odporne zasnove s termično stabilnostjo in učinkovitejšo proizvodnjo.
Te napredne in kratke povezovalne poti pomenijo manj parazitske induktivnosti in upornosti, kar se prevede v nižjo impedanco signalnih in napajalnih poti, manjšo dovzetnost za šum in oscilacije ter izboljšano visoko-frekvenčno delovanje in stabilnost. Optimizirana postavitev komponent prinaša minimalne tokovne zanke, zmanjšuje elektromagnetne motnje ter omogoča boljšo toplotno in električno simetrijo, kar je ključno za zvestobo zvoka in dolgoročno zanesljivost.
Rezultat je privlačna, a prosojna zvočna predstavitev, ki spoštuje umetnikove namene, ne glede na to, ali poslušate visokoločljivostne datoteke, vinilne klasike ali sodoben hišni kino.
V izhodni fazi QUAD PLATINA INTEGRATED uporablja vrhunski štirikanalni aktivni nadzor glasnosti. Aktivno vezje omogoča natančne, postopne spremembe glasnosti, tako da se povečanje ali zmanjšanje glasnosti sliši naravno in enakomerno.

Digitalno področje

Popolnoma razvit in resnično sodoben ojačevalnik – v središču digitalnih zmožnosti PLATINA INTEGRATED je najsodobnejši DAC z vezjem ES 9038 PRO.
Značilnost vrhunske DAC zasnove je, da uporablja dva visokonatančna glavna takta – enega za družino 44,1 kHz in enega za 48 kHz. Na podlagi QUAD-ove bogate zgodovine v analognih in digitalnih rešitvah ta izvedba DAC čipa zagotavlja izjemno nizke ravni tresenja takta, izboljšano transparentnost in prostorsko sliko za zvesto reprodukcijo digitalnega vira – od PCM do 768 kHz in DSD512, kar omogoča življenjsko podrobnost v širokem razponu formatov.
S popolnim izkoristkom zmogljivosti čipa ES 9038 PRO PLATINA INTEGRATED ponuja možnost nadvzorčenja nizkoločljivostnih PCM tokov do 352,8 kHz ali 384 kHz, s čimer odklene več podrobnosti in gladkosti iz stisnjenih ali starejših posnetkov.
Izbira petih uporabniško nastavljivih DAC filtrov omogoča subtilno, a učinkovito prilagajanje značaja zvoka glede na vir in osebne preference. Ta raven natančne prilagoditve je še posebej dragocena pri spoprijemanju z različno kakovostjo digitalnih formatov in pretočnih platform.

ROON TESTED

PLATINA INTEGRATED je tudi Roon Tested, kar odpira vrata svetu Roon.
Temeljni cilj je zagotavljati izjemno uporabniško izkušnjo, ki ne konča pri programski opremi – strokovno znanje sega vse do strojne opreme za predvajanje zvoka. Kot partner Roon Tested je QUAD zagotovil opremo za testiranje z različnimi operacijskimi sistemi in računalniki ter delil podatke o zasnovi in zmožnostih. QUAD ima neposreden odnos z Roon, zato ima ekipa Roon pogosto naše naprave pri roki, kar zagotavlja brezskrbno uporabo QUAD strojne opreme z Roon.

Uporabnost

Kljub bogastvu funkcij in zmogljivosti je, tako kot vsi PLATINA elementi, tudi QUAD PLATINA INTEGRATED zgrajen okoli strokovno zasnovanega uporabniškega vmesnika (GUI), otipljivih kontrol in barvnega TFT zaslona.
Ta vmesnik izboljšuje funkcionalnost, saj naredi zapletene nastavitve dostopne in intuitivne. Omogoča hitro navigacijo med možnostmi, pregled sistema na prvi pogled ter natančno nastavitev parametrov – brez zapomnitve ukazov ali kombinacij tipk.
GUI omogoča dostop do obsežnih priključnih možnosti, ki vključujejo uravnotežene XLR, RCA, MM/MC fonovhod, dva optična in dva SPDIF vhoda ter PC USB avdio vhod, kar omogoča vsestransko avdiofilsko konfiguracijo sistema.
Poleg tega inovativni HDMI ARC vhod omogoča brezhibno integracijo s sodobnimi hišnimi avdio in TV sistemi ter zagotavlja vrhunsko zvočno izkušnjo.
Popolnoma funkcionalni daljinski upravljalnik omogoča intuitiven takojšen dostop do osnovnih kontrol, njegov doseg pa se razteza na vse komponente serije PLATINA.

Analogno področje

QUAD PLATINA INTEGRATED sprejema analogne vire prek dveh parov RCA vhodov, enega para uravnoteženih XLR vhodov in posebej zasnovane, visoko zmogljive MM/MC gramofonske odjemne doze. Vsak analogni vhod je mogoče izbrati z daljinskim upravljalnikom in ima neodvisno občutljivost vhoda, nastavljivo preko GUI.
Preko GUI-ja so dostopne tri stopnje ojačenja fonovhoda (46 dB, 52 dB, 60 dB) ter izbirna vhodna impedanca (MM ali MC), ki ju je mogoče prilagoditi potrebam uporabnika. Ta po meri zasnovana fonostopnja je najnaprednejša QUAD-ova doslej.
JFET zasnova izboljšuje funkcionalnost MM/MC z visoko vhodno impedanco, kar omogoča brezhibno povezavo z MM (moving magnet) in MC (moving coil) odjemnimi dozami. Njena izjemno nizka raven šuma je še posebej koristna za MC doze, ki običajno proizvajajo zelo majhne izhodne signale v mili- ali mikrovoltih.

Izhodi

Poleg vrhunskih zvočniških terminalov QUAD PLATINA INTEGRATED ponuja uravnotežene XLR in RCA izhode, kar omogoča prilagodljivo integracijo v širše avdiofilske sisteme – npr. z uporabo nizkotonskih zvočnikov ali dodatnih ojačevalnikov – brez kompromisov v funkcionalnosti.
Poleg tega tokovno povratni ojačevalnik za slušalke zagotavlja izjemno pasovno širino, ultra nizko popačenje in izjemno hitro odzivnost. Za razliko od tradicionalnih napetostno povratnih zasnov reagira takoj na dinamične spremembe v glasbi, ohranjajoč kristalno jasnost tudi z najbolj zahtevnimi slušalkami. Rezultat je zvok, ki se zdi neposreden, odprt in živ, z osupljivo kontrolo, detajlom in ločljivostjo po celotnem frekvenčnem spektru.

Zaključek

Rezultat številnih tisoč ur, namenjenih konceptu, oblikovanju in inženiringu, serija PLATINA predstavlja dokaz ne le tradicije QUAD elektronike, uveljavljenih meril in filozofije blagovne znamke – temveč je brez dvoma najbolj napredna in dovršena rešitev QUAD doslej.

Specifikacije

Model Platina Integrated
Splošni opis Integrirani ojačevalnik
Filozofija zasnove in osnovna tehnologija 2 x 200 W (8 ohmov) / 2 x 300 W (4 ohme)
Razred AB, dvo-mono zasnova
ES9038Pro 32-bitni DAC
Roon Tested
Zelo linearno analogno uravnavanje glasnosti
4,3" 800 x 480 IPS LCD zaslon s polnim pogledom
Namenska visoko zmogljiva nizkošumna MM/MC fonostopnja z nastavljivim ojačenjem (46/52/60 dB)
Namenski tokovno-povratni ojačevalnik za slušalke
Podpora za USB nadgradnjo

Vhodi 2 x analogni (RCA), 1 x XLR, 1 x fonovhod (MM/MC)
2 x SPDIF (koaksialni), 2 x SPDIF (optični)
1 x PC USB (TYPE C), 1 x HDMI ARC
1 x 12V sprožilec

Izhodi 1 x RCA (par), 1 x XLR (par), 1 x stereo priključek za zvočnike (par)
1 x optični, 1 x koaksialni, 1 x 12V sprožilec

Frekvenca vzorčenja Optični / koaksialni: 44,1 kHz – 192 kHz
PC USB: 44,1 kHz – 768 kHz (PCM) / DSD64, DSD128, DSD256, DSD512

Predojačevalna sekcija
Ojačenje 0 dB (linijski) +46 / +52 / +60 dB nastavljivo (fono)
Občutljivost vhoda 1,2 Vrms (linijski, glasnost = 0 dB)
2,4 Vrms (XLR, glasnost = 0 dB)
5 mV (fono MM, ojačenje = 46 dB, glasnost = 0 dB)
1 mV (fono MC, ojačenje = 60 dB, glasnost = 0 dB)
Vhodna impedanca 50K (linijski)
50K // 100 pF (fono MM)
360R // 200 pF (fono MC)
Skupno harmonsko popačenje (THD) < 0,0004 % (1 kHz @ 2V, glasnost = 0 dB)
Frekvenčni odziv 20 Hz – 20 kHz (+/- 0,1 dB)
Izhodna impedanca 120 ohmov
Razmerje signal/šum > 110 dB (linijski in XLR, A-tehtano)
78 dB (fono MM, A-tehtano)
70 dB (fono MC, A-tehtano)

DAC
Pretvornik D v A ES9038Pro
Skupno harmonsko popačenje (THD) < 0,001 % (1 kHz @ 0 dBFS)
Izhodna raven (0 dBFS, 1 kHz) 2,0 Vrms
Največja frekvenca vzorčenja Optični / koaksialni: 192 kHz
PC USB: PCM 768 kHz, DSD512
Razmerje signal/šum (S/N) > 116 dB (A-tehtano)

Ojačevalna sekcija
Ojačenje +30 dB
Nazivna izhodna moč 2 x 200 W (8 ohmov, THD < 1 %)
Nazivna izhodna moč 2 x 310 W (4 ohme, THD < 1 %)
Frekvenčni odziv 20 Hz – 20 kHz (+/- 0,3 dB)
Skupno harmonsko popačenje (THD) < 0,0008 % (1 kHz @ 100 W / 8 ohmov)
Občutljivost vhoda 1,2 Vrms
Razmerje signal/šum (S/N) > 112 dB (A-tehtano)
Največji izhodni tok 20 A

Ojačevalnik za slušalke
Skupno harmonsko popačenje (THD) < 0,01 % (1 kHz, 50 mW)
Izhodna impedanca 2,35 ohma
Impedanca bremena 20 – 600 ohmov

Splošno
Poraba energije v stanju pripravljenosti < 0,5 W
Neto teža 17,1 kg
Bruto teža 19,3 kg
Dimenzije (mm) (Š x V x G) 445 x 134,5 x 348 mm
Velikost embalaže (mm) (Š x V x G) 500 x 225 x 450 mm
Obdelava Črna / Srebrna
Napajalne zahteve (odvisno od regije) 220–240 V ~ 50/60 Hz
100–120 V ~ 50/60 Hz
Standardni dodatki Napajalni kabel, daljinski upravljalnik, uporabniški priročnik
